Le composant principal d'un guichet automatique est le module d'émission de billets de banque, qui est un appareil automatique qui intègre l'électronique et les machines.
Structure du module d'émission de billets ATM
Le module d'émission de billets ATM est généralement composé de deux modules fonctionnels : les couches supérieure et inférieure : la couche supérieure est le module de contrôle des billets, de livraison des billets et de récupération des ferrailles ; la couche inférieure est la boîte à billets et le module d'extraction des billets (composé de 1 à 4 unités avec la même structure). Le schéma de structure est illustré à la figure 1.
Vérifiez et la fonction du module de billets est creusée par le module de billets de chaque billet pour la hauteur, l'épaisseur et l'inclinaison, en contrôlant le trieur pour les billets sans réserve dans la boîte à ferraille, et les billets qualifiés à la pile, enfin par le manipulateur de caisse empiler des notes sur des notes, terminer une opération de note. Si le client ne retire pas l'argent au fil du temps, reprenez le billet et mettez-le dans la boîte de retour.
La fonction du module d'extraction de billets est de placer la boîte à billets et d'extraire les billets de la boîte à billets un par un selon les instructions. Il y a deux façons de creuser les notes : les notes d'aspiration sous vide et la friction hors des notes. Ces deux méthodes ont leurs propres avantages. L'absorption des billets sous vide est précise et fiable, facile à entretenir, mais la vitesse d'émission des billets est lente (1 ~ 2 pièces / seconde), actuellement utilisée uniquement par les sociétés NCR. L'avantage de la technologie d'émission de billets par friction est que la vitesse d'émission des billets est rapide (5 ~ 7 pièces / s), ce qui est adopté par la plupart des fabricants de guichets automatiques.
Conception matérielle du système de contrôle du module de billets ATM

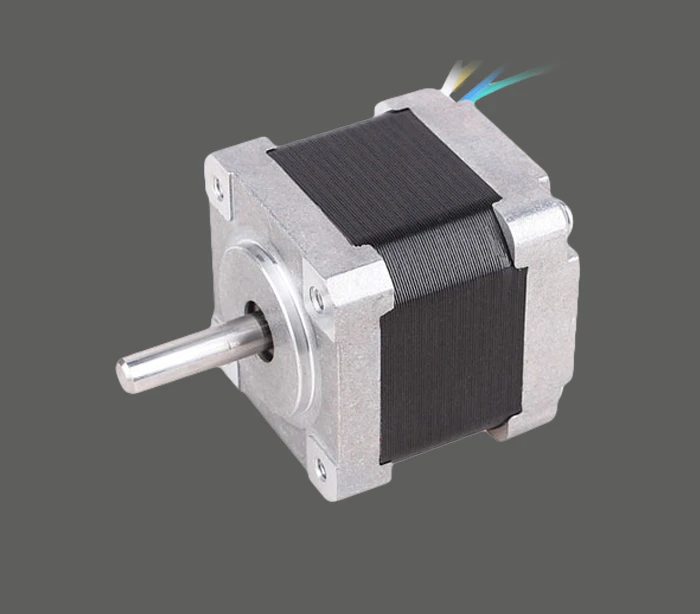

La fonction principale de l'ensemble du système de contrôle est de piloter l'électrovanne, le moteur bidirectionnel unique et le moteur pas à pas, pour réaliser l'action de toutes les pièces mécaniques de l'ensemble du module de note, et l'entrée de quantité de commutateur (telle que photocapteur, micro-interrupteur, haute et basse électrique égale) et divers paramètres physiques signal de tension continue du circuit de mesure (tel que l'épaisseur de la facture unique et empilée), selon les résultats des tests, ajustez en temps opportun les pièces mécaniques, pour assurer le fonctionnement correct, sûr et stable dans le processus des clients . En même temps, lorsque le défaut se produit pendant le processus de fonctionnement, il peut enregistrer l'état du défaut, donner le code d'erreur et effectuer le traitement du défaut correspondant, afin de fournir des données de référence précises au personnel de maintenance.
